工作室尺寸：3000×3000×1720（D×W×H）mm

提籃尺寸：（內部）1800×1800×500（D×W×H）mm

水箱尺寸：約1800×1800×1250（L×W×H）mm

提籃承重：MAX1500kg

試驗箱溫度范圍：RT+10℃→150℃

升溫速率：RT+10℃～150℃≤30min

底部水箱容積：約180L

水箱可容納介質：去離子水或+5%NaCl+3%精細塵土等

底部水箱水溫控制范圍：0～+4℃

降溫速率：25℃→+2℃≤60min

水流量：3～4L/3S

每周期(30min)噴射時間：3S，間隔時間：間隔時間：29m57s（也可自行設定）

周期數：100（可另行設置）

周期控制：自動，時間控制：自動

縫隙式噴頭與產品水平距離：325±25mm（人為調整）

噴咀：縫隙式噴咀（304L材質，可清洗，如下圖）1只，滿足ISO16750-4:2006《道路車輛 電器及電子設備的環境條件和試驗 第4部分：氣候負荷》中4.4.2水飛濺試驗

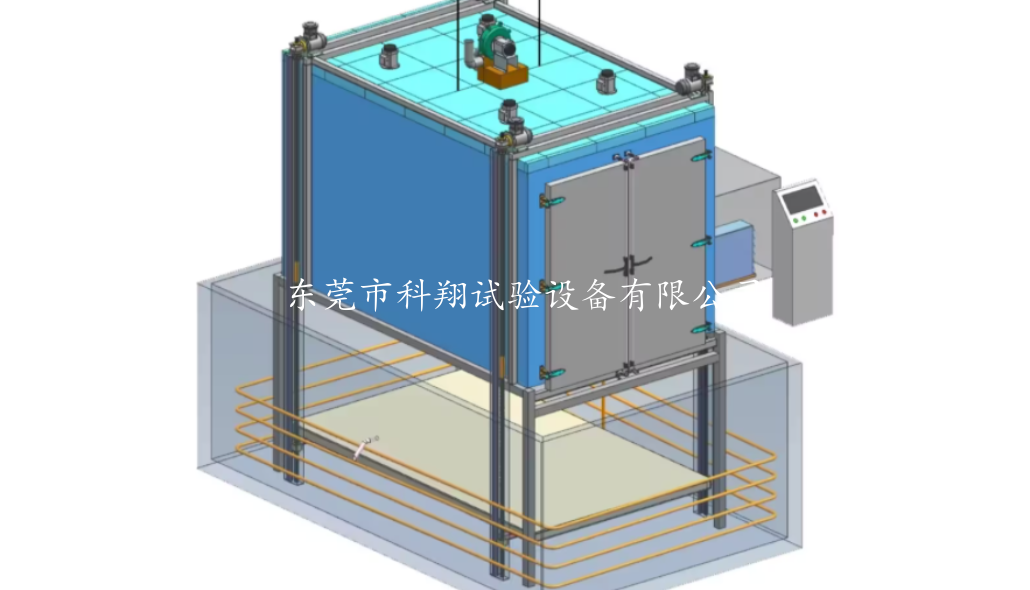

結構

本試驗設備內外殼選用優質材料，使用先進的加工設備加工成型，外殼為A3冷軋鋼板表面進行噴塑處理，美觀，平整。顏色搭配協調，圓弧型設計，線條流暢自然。內膽選用1.2MM厚的304不銹鋼板制作。試驗箱內包括底部水箱內材質均為304不銹鋼材料加工而成，設計合理，經久耐用。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。并且，該設備具有容易安裝、操作簡單，易于日常維護等特點。

水箱內部內部制冷系統盤管為鈦合金材質；

設備外殼采用優質A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；

內殼采用316L優質不銹鋼板加工而成；為方便噴射的試驗介質的循環回收及最后的清洗，箱體工作室底部制成向后傾斜狀態；

16750噴咀固定裝置：噴咀固定在試驗箱右側位置；

流量計：采用電子流量計，可直接顯示噴射時流量，噴射泵與水循環泵共用，依靠氣控閥來進行切換，流量調節依靠水泵與變頻器相互聯動調節；

保溫材質：高密度玻璃纖維棉，確保保溫性能，維持室內平衡穩定的溫度；

箱門設置透明窗口，用以觀測箱內試件的實時狀態，觀察窗采用多層中空鋼化玻璃；

設備的門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉。大門內板材料亦為304不銹鋼板材制成，并采用無反作用門把手，操作更容易；

設備的制冷系統安裝在試驗箱后部下側機械室內，壓縮機采用原裝法國進口全封閉制冷壓縮機，以確保制冷效果及可靠性，并降低試驗箱整機工作時的噪音；

試驗箱安裝獨立的排水系統，依靠閥門電動控制，便于更換不同的試驗所需要不同的介質，試驗箱進水口可直接與自來水對接，依靠控制器開關方便對水箱內進行清洗；

設備底部安裝高品質可固定式福馬輪，可以很方便地將機器移到指定位置，最后將腳輪固定；

設備的控制部分設計在設備的右側，分布有控制器、執行元器件等，操作方便，簡單，易于維護。

電路控制和保護系統

采用7寸液晶觸摸屏控制儀，PLC控制可分別對溫度、水泵及流量和試驗時間等進行控制；流量直接在觸摸屏顯示。
