科翔動力電池ipx9k防水試驗設備，專門用于大尺寸樣品的IPX9K的噴水測試，采用機器人設計，智能化程度高，有多種試驗程序，適合動力電池包、大型機電設備及汽車零部件等行業。
大尺寸樣品，采用機器人夾持噴嘴，通過紅外測距儀控制噴水距離，對樣品進行全方位的噴射；小尺寸樣品，則配有支架固定四個噴嘴從0o、30o、60o、90o分別對樣品噴射，樣品固定在轉盤上以5Rpm的速度旋轉，每個噴嘴噴水30s。
滿足IEC60529《degrees of protection?provided by enclosures (IP code)》第14條款、DIN40050-9《道路車輛 IP防護代碼》、ISO20653《Road vehicles—Degrees of protection(IP-Code)—Protection of electrical equipment?against foreign objects, water and access》、QC/T417.1-2016《車用電線束插接器第1部分_定義_試驗方法和一般性能要求》第4.9.2條條款、TOYOTA ENGINEERING STANDARD TSC1000G《Test methods for terminal and connectors low tension cables for automobiles》、GB/T4208-2017《外殼防護等級（IP代碼）》等標準.
應用案例

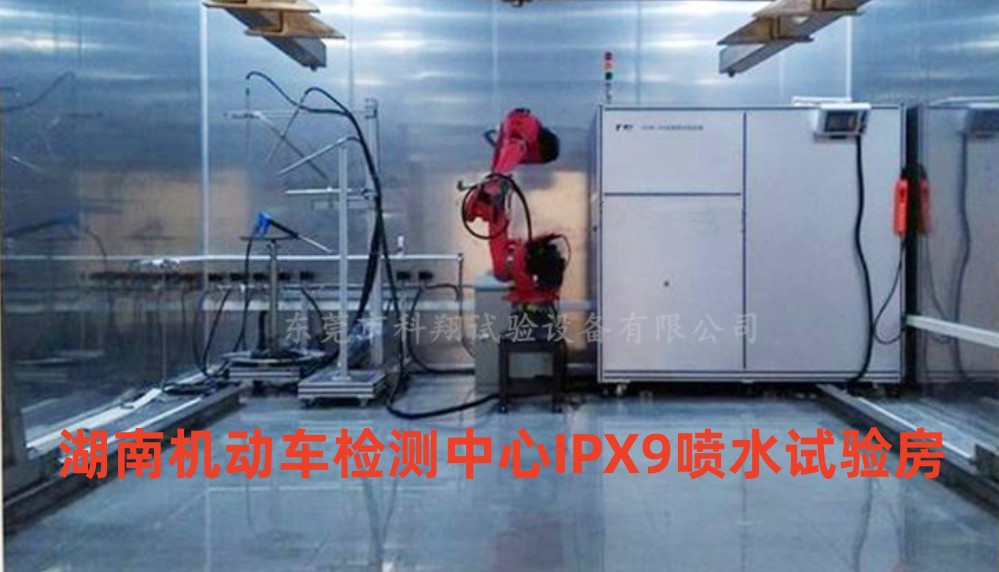

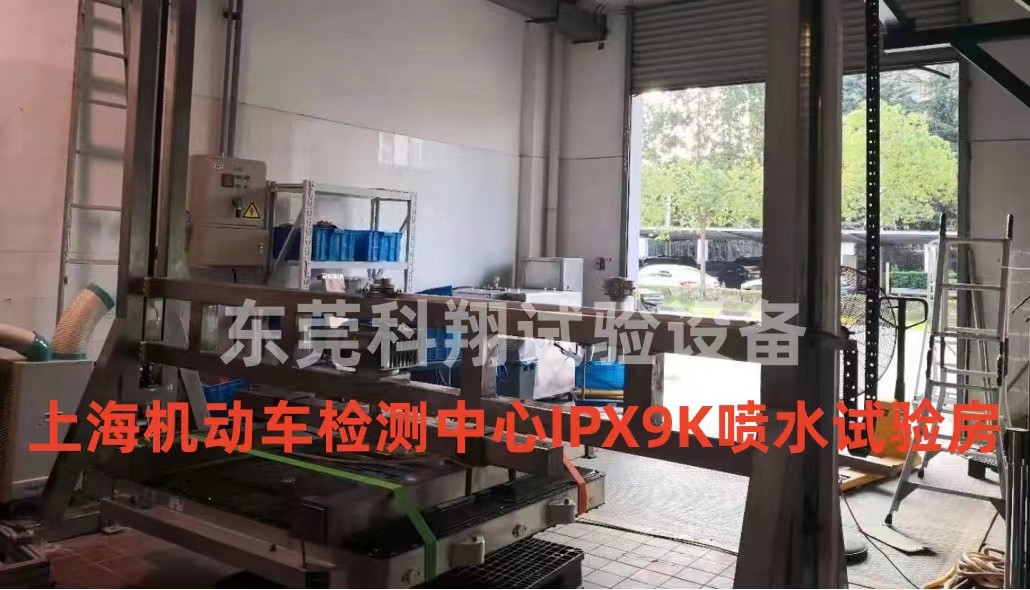

上海機動車檢測認證技術研究中心、湖南機動車檢測技術有限公司、中汽研汽車檢驗中心（常州）有限公司
本裝置由室體、大尺寸產品測試系統、小尺寸產品測試系統、控制系統組成。
?
1、室體
所有設備全部安裝在一個封閉的試驗室內，控制柜（集成電腦、觸摸屏與機器人控制器）放置在試驗箱外左側，試驗室平放在安裝現場區域地面上即可，不需要對現場建筑進行改造改建。房間內尺寸長6300mm、寬5200mm、高4000mm，房間外尺寸：6600mm、寬5500mm、高4400mm。
2、大尺寸產品測試系統
機器人通過測距儀測量噴水距離，自動控制樣品六個面按順序自動測試，通過工業機械手臂進行編程，全自動測試，能滿足的自動檢測測試，能滿足最大尺寸3000mm*2000mm*500mm，重量最大1000KG的長方體、土字型電池包測試。
?
3、小尺寸產品測試系統
噴嘴個數：4個（0°，30°，60°，90°）；
噴嘴與被測樣品間的距離：（150±25）mm可調，調節范圍不小于500mm；
噴嘴自動按順序時間切換；
每個噴嘴能獨立開關；
旋轉臺尺寸：φ700mm；
旋轉臺承重≥100KG；
小樣品支架平臺轉速：（5±1）r/min，可設定及顯示；
旋轉臺升降：1000mm～1500mm,手動升降；
四、控制系統
試驗水溫：常溫-100℃（可設定），默認80±5 ℃；
水箱容量：1000L；
噴水壓力：8Mpa～10Mpa；噴水流量：14L/min～20L/min （可調），默認15L/min；
噴射時間0-999.9s可調；
可在控制器上對噴水距離進行設定，設定范圍100～200mm，默認175mm；
每個噴嘴獨立控制開關；
控制器具有機器人操作、小尺寸樣品噴水、手持噴水試驗三套控制窗口；
故障自診斷功能：設備出現故障時發生蜂鳴器報警功能，并記錄在報警記錄上，同時在控制器上顯示出現的故障現象和簡單故障說明，用戶可方便的根據故障查找原因；
控制器上可實時顯示測試水溫，噴射距離，噴射流量，噴射壓力，噴射時間，小轉臺轉速等；
緊急停止開關： 設備應具有兩套急停裝置，一套位于設備上，一套位于總控制室，緊急停止開關啟動，設備總電源被切斷，蜂鳴器報警；
紅黃綠三色聲光報警燈；
有遠程控制平板電腦。
